/ 案例背景 /

隨著石油需求量的增長與采油技術的提高，采油廢水處理量日益增大，有效的治理采油廢水污染及廢水資源的利用，已成為油田發展面臨的重點問題。

廢水處理首先要做的就是對采油廢水的精準計量。精確計量廢水的數量，才能科學合理的進行廢水處理與廢水調度。這些廢水在處理達標后，大部分要作為開采注入水，回注地層。

(西南石油鉆井平臺)

案例中西南石油鉆井平臺分布有6口井，使用3套地面測試流程對該平臺6口井進行返排、測試、試采等。

早期使用的渦輪流量計，儀表計量數據與計量罐數據誤差達到20%以上，對現場資源造成極大浪費。

/ 現場問題 /

1. 采油廢水攜帶大量懸浮固體物，渦輪流量計內葉片易卡塞損壞，需定期拆卸維護；

2. 不同管道與工藝環節使用的渦輪流量計不可通用，現場儀表維護困難；

3. 2寸管道流量小于70方/天，微小流量渦輪流量計不能準確計量；

4. 耦合裝置下端容易積累雜質，使得計量準確度低，部分站點微小流量甚至無法測量；

5. 采油廢水溫度高且含有不同的鹽類及其他雜質，容易腐蝕渦輪流量計。

/ 麥克解決方案 /

根據客戶現場實際工況環境，目前困擾客戶的維護頻率高、單次維護量大的現狀。麥克傳感專門開發出符合現場使用的MFE600電磁流量計，產品具備如下特點：

1. 根據現場定制開發電路及軟件，能夠確保微小流量的檢測；

2. 傳感器特殊的結構設計，耐高溫的同時可以承受高壓；

3. 電磁流量計測量管道為通管徑，內部無阻流部件，不會堵塞，徹底杜絕了定期拆卸維護的工作；

4. 選擇防腐蝕的電極及襯里材料，可保證儀表長期使用；

5. 針對性更改通訊接口及通訊軟件，兼容客戶已有系統，降低了客戶更換儀表的成本。

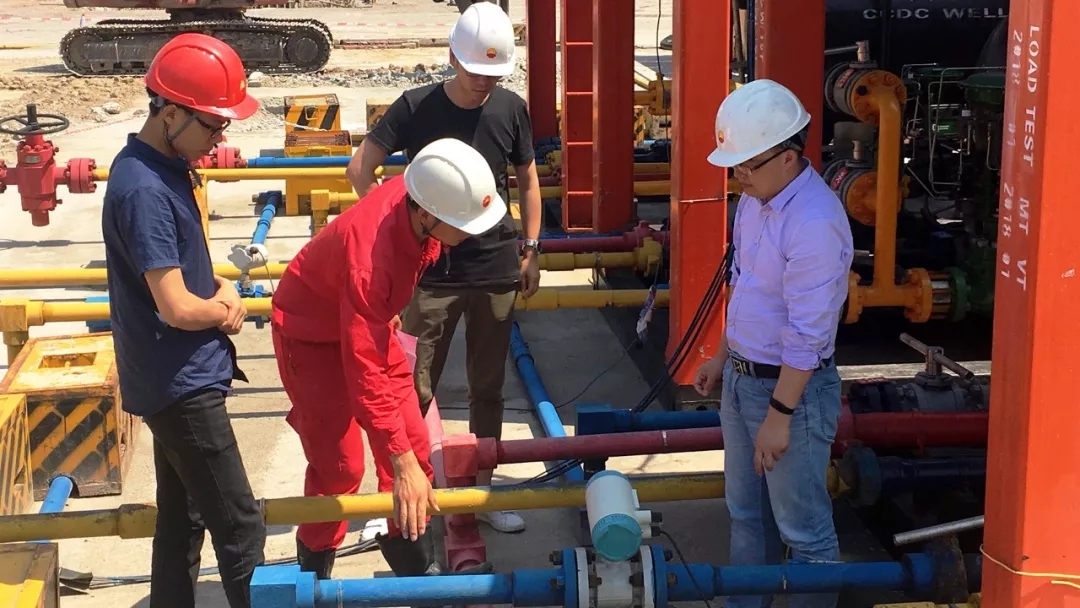

（技術現場作業指導）

石油現場有些場所滿足不了前五后三的直管段安裝需求，電磁流量計結合自身技術特點，在電極、襯里、電路板的計算算法及流量計的法蘭耐壓等級和密封方式RF或RTJ的靈活應用，保證產品現場的穩定使用。

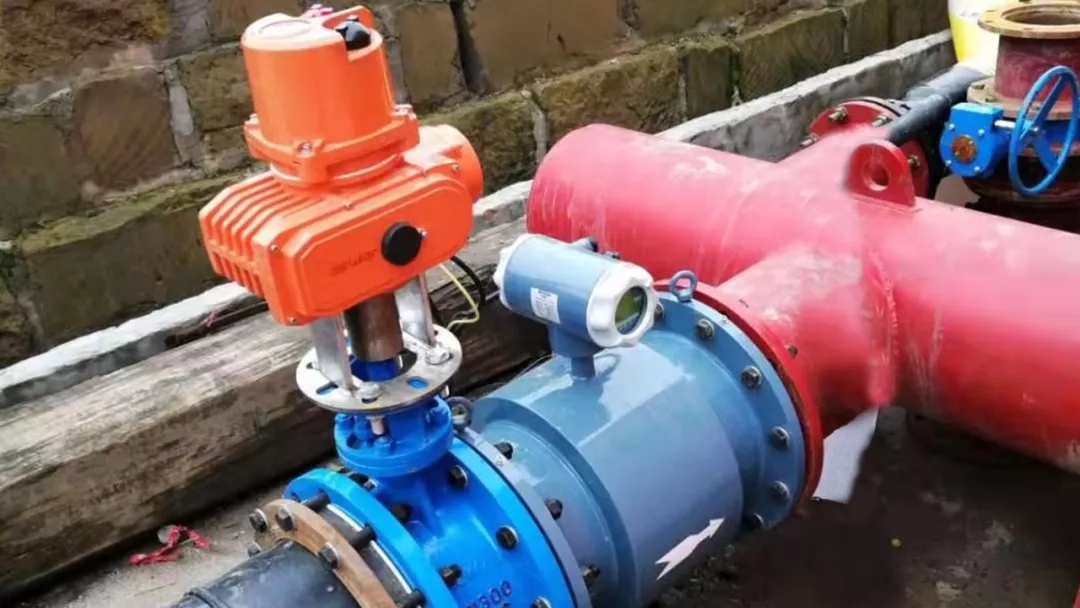

（現場應用圖）

/ 用戶價值 /

MFE600電磁流量計的應用，解決西南石油鉆井平臺計量測量平臺排液量，計量過程整體平穩可靠，在測試排液后期（日排液量低于 100 方）仍然能進行有效的流量計量。

當管道內天然氣含量較少時波動范圍較小，整體平穩，且有效的消除了因儀表堵塞導致的生產事故等現象。

/使用產品/

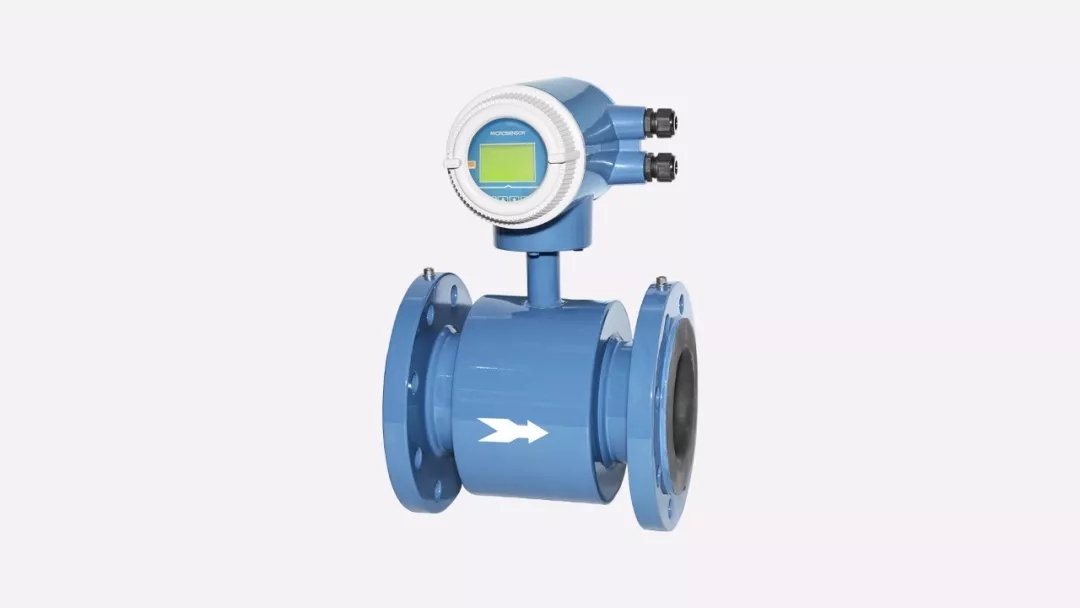

MFE600型一體式電磁流量計

口徑：DN10-DN800

準確度：0.5級

襯里：氯丁橡膠/聚氨酯襯里/PTFE/F46

電極材料：316L/HB/HC/鈦/鉭/鉑銥/碳化鎢

通信：RS485/RS232/GPRS

電 源：220V AC/24V DC/電池供電，隔爆型。
