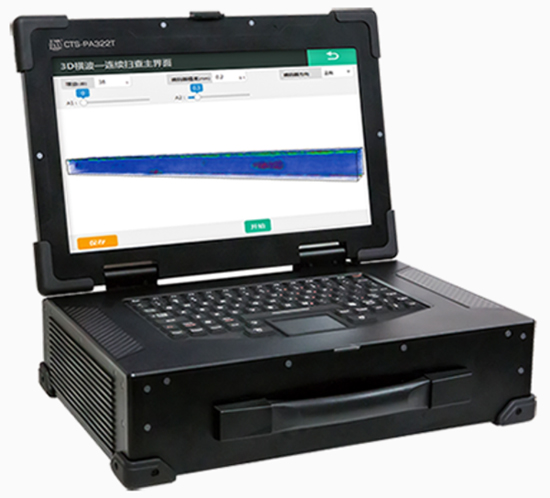

相控陣全聚焦實時3D超聲成像系統CTS-PA322T，該系統是我司自主研發的一款新型64通道全并行的相控陣全聚焦(TFM)實時超聲成像檢測系統。系統實時采集材料內部的全矩陣(FMC)數據，并利用基于信號處理芯片的高速硬件成像技術，實現對金屬以及非金屬材料的高精度實時相控陣2D/3D全聚焦(TFM)成像檢測。首創工業相控陣RF 射頻元數據平臺，可直接對完整的原始數據進行計算機處理。

殼體鑄件的檢測:

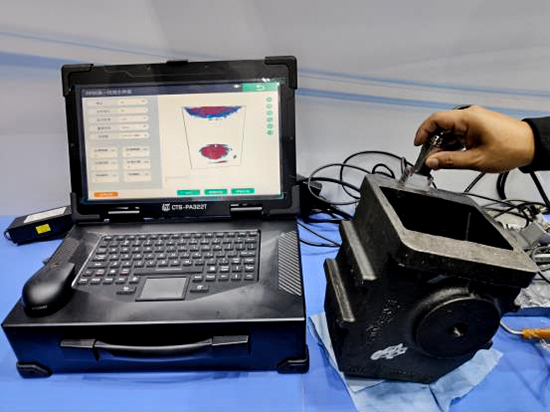

針對異型的殼體鑄件, 相控陣全聚焦實時3D超聲成像系統CTS-PA322T可自定義全聚焦模型，能夠?qū)崿F(xiàn)異型材料的有效全聚焦(TFM)檢測.現我司運用相控陣全聚焦實時3D超聲成像系統CTS-PA322T對殼體鑄件(材質QT400-18)進行檢測：

檢測成像圖:

（1）殼體鑄件前側

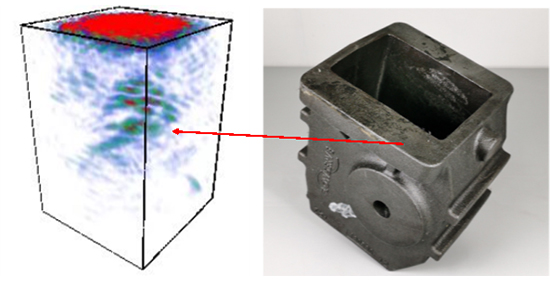

殼體鑄件前側檢測成像圖

（2）殼體鑄件后側

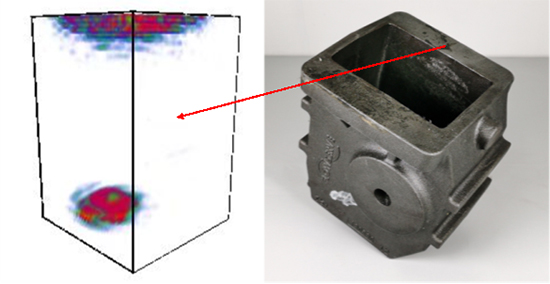

殼體鑄件后側檢測成像圖

根據殼體鑄件的檢測成像圖可知,在殼體鑄件的前側可直觀地看出，在殼體鑄件前側的中部位置呈現出由集中的空隙和小點組成的不致密組織，并以空隙為主。初步判斷殼體鑄件的前側存在疏松類缺陷，殼體鑄件的后側不存在缺陷。

與射線檢測的結果對比:

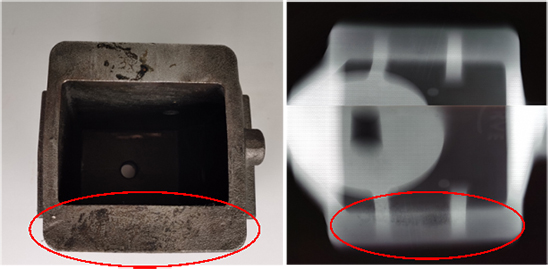

根據射線評定結果可知,則殼體鑄件前側中存在疏松，評定為CC類疏松IV級缺陷，殼體鑄件后側中無發現缺陷。

與射線檢測比較,二者結果是基本吻合的，從而體現了我司研制的相控陣全聚焦實時3D超聲成像系統CTS-PA322T在鑄件檢測的應用上具有精確的檢測成像能力和檢測有效性。
