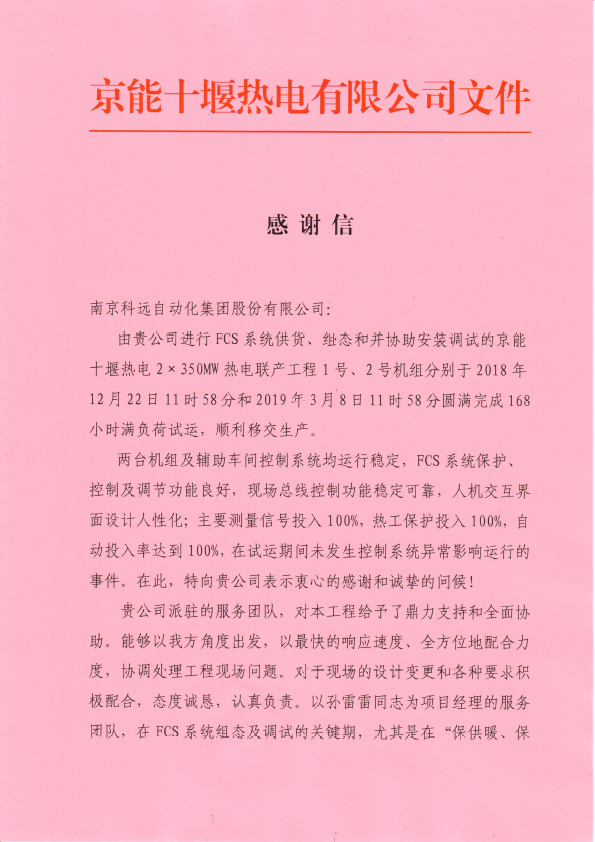

2019年3月8日中午11點58分，伴隨著5…4…3…2…1…倒計時結束，京能十堰熱電集控室內掌聲雷動，歡呼一片。京能十堰熱電有限公司第二臺350MW超臨界機組圓滿完成168小時試運行，標志著該項目一期工程全部完成建設，投入商業運行。

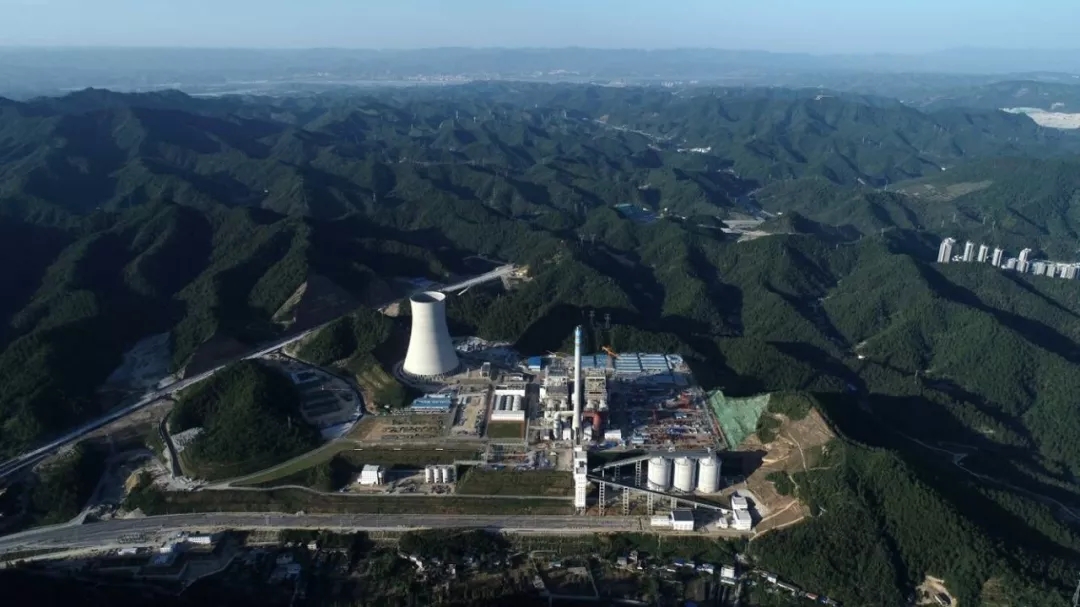

京能十堰熱電聯產項目建設兩臺350MW超臨界燃煤發電機組,該項目是京能集團和十堰市政府共同建設的南水北調標桿工程、民生工程、生態環保工程及社會效益、生態效益的工程。 京能十堰熱電是京能集團信息化、數字化、智能化示范性電廠，全廠總線覆蓋率高達65%的設備，是國內現役火電機組中占比較高的。涉及30多個品牌，百種型號智能設備，科遠股份為本工程提供現場總線控制系統，同時配套總線設備管理軟件（AMS）。大大提高運行人員的維護效率，保證機組安全穩定運行。該項目中NT6000智能分散控制系統現場總線解決方案的成功應用再次表明國產自主品牌現場總線技術已經進入一個全新水平，完全可以和進口控制系統媲美，甚至在部分關鍵技術上實現了超越與領先。

科技日新月異，電廠自動化技術也在不斷吸取新的科技成果，控制系統和控制理念都在不停的更新迭代。隨著現代新技術應用普及（物聯網、云計算、大數據分析、人工智能等），傳統數字化電廠正在向智慧電廠發展道路上邁進，這也要求設備高度智能化，能夠根據診斷數據對智能設備進行經濟、安全、可靠的管理。現場總線（FCS）技術實現了現場設備的智能化、數字化，為智慧電廠提供了豐富的數據基礎。這就勢必推動現場總線技術在發電廠的大范圍使用。

什么是現場總線

先來個標準定義

現場總線是連接智能現場設備和自動化系統的數字式、雙向傳輸、多分支結構的通信網絡，它的關鍵標志是能支持雙向、多節點、總線式的全數字通信，隨著現場總線技術與智能儀表管控一體化的發展，這種開放型的工廠底層控制網絡構造了現場總線控制系統。

再來個通俗點的

它是將控制系統每個現場智能設備變成一個節點，然后通過某個總線網絡協議將各個節點連接起來，從而達到數據讀取、分析、控制等功能。其發展的初衷是用數字通信代替一對一的模擬通信，把數字通信網絡延伸到工業過程現場。

傳統每個設備數據上傳至DCS均需要布放一根或多根電纜且數據比較單一；

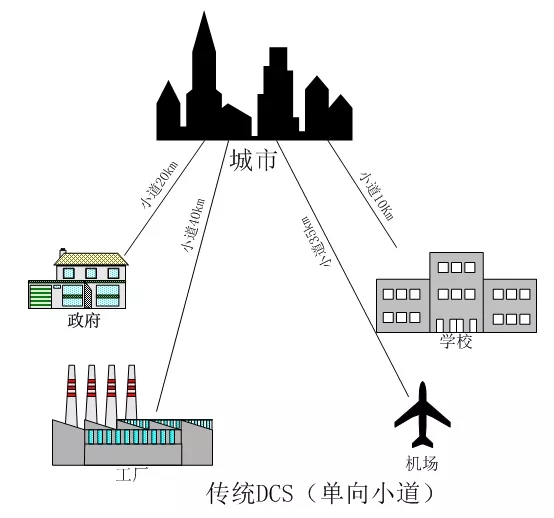

傳統DCS就猶如只能一人單向行走的羊腸小道，且每個設備到控制系統均需要修建一條這樣的小道。

現場總線控制系統實現了在1條總線電纜上同時采集多臺設備的數據且數據豐富多彩；

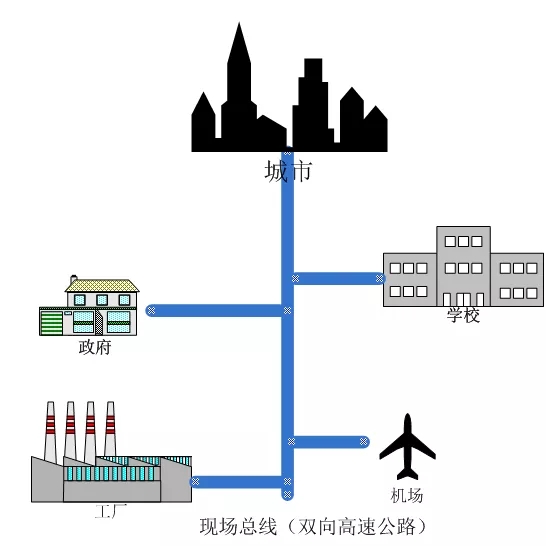

現場總線猶如可以雙向同時多輛車高速行駛的高速公路，每個設備只需要連接至高速公路。

作為傳統DCS的繼承和發展，行業專家們逐步意識到FCS技術的先進與設備維護的便利，較多電廠在先期建設中大膽開展現場總線技術的應用嘗試，并與傳統DCS系統有效結合，多采用“傳統DCS+現場總線”的方式，保障了電力技術的與時俱進，同時實現機組經濟、可靠、穩定運行。

那么火電行業使用現場總線的優點在哪：

① 傳輸數據更加精確：傳統模擬傳輸經過多次數模或模數轉換，信號在線路中損耗和干擾，必定產生偏差；而現場總線數字量傳輸，精度高，數據更加接近實際測量。

② 提供豐富的設備信息數據：總線中傳輸設備的各類參數，可以包含測量值、控制值，也可以包含設備的狀態信息、報警信息、維護信息等等。

③ 減少電纜鋪設和施工成本：原本1臺設備可能需要鋪設幾根電纜，而現在多臺設備僅需鋪設一根電纜。

④ 提升設備健康管理能力：因設備信息完善，根據信息可以預判故障，鎖定故障點，方便維護與管理。

⑤ 降低全生命周期運行成本：降低了因設備故障造成的能耗損失，甚至非停損失，降低維護成本。

⑥ 提升自動化、信息化、智能化水平：使用后大量有用數據將被提取利用，為大數據平臺的事故預判、專家系統等提供數據基礎。

NT6000的現場總線解決方案

接下來可以說說

NT6000智能分散控制系統了

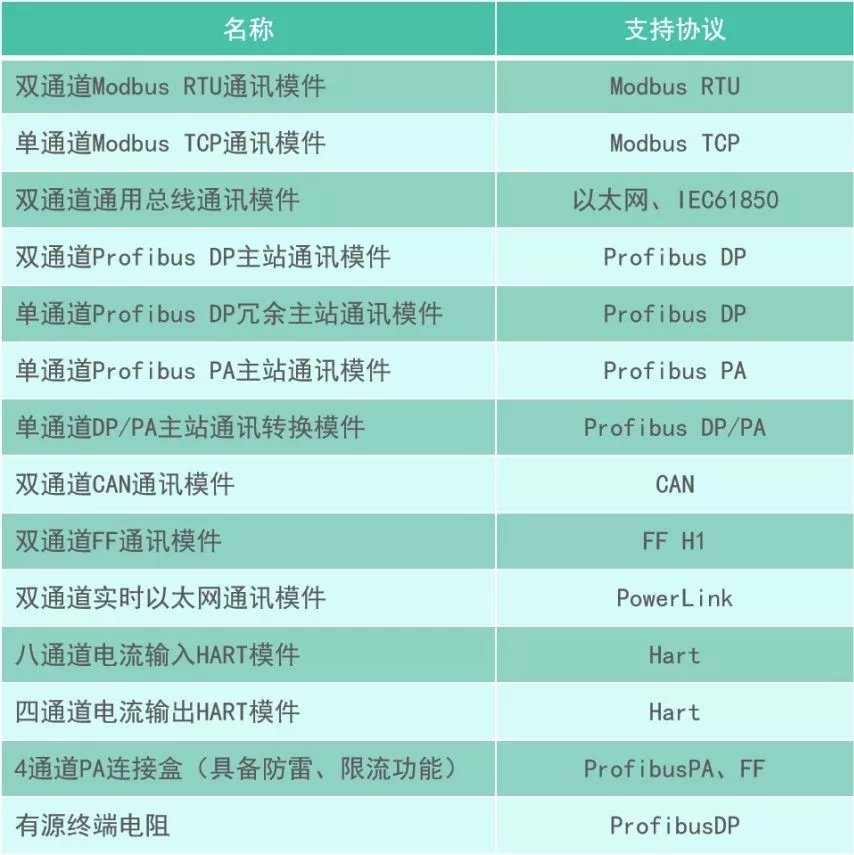

常用現場總線類型多達20多種，給標準化帶來了困難，進而影響設備選型，增加設備的集成制造成本。NT6000為了兼容性和擴展性，傾心投入、自主研發了工業現場常用總線模塊及其配套產品：

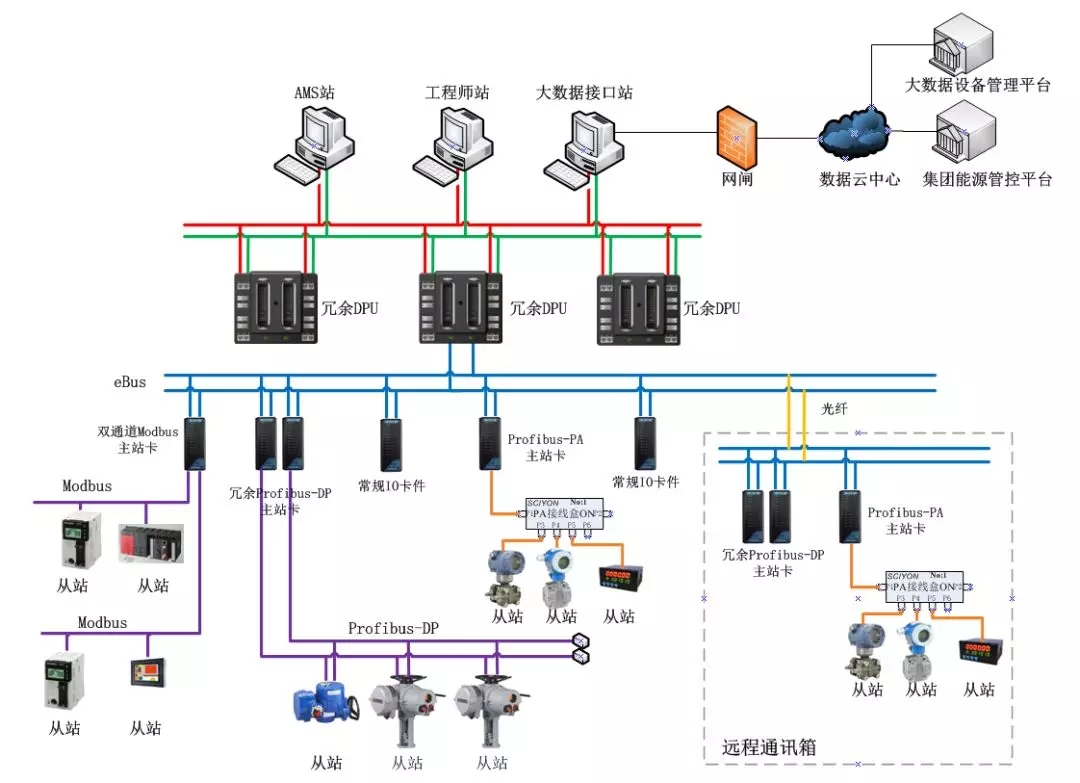

京能十堰熱電采用了其中應用較為廣泛的Profibus現場總線解決方案。其中包括整體的工程設計和現場總線軟件及硬件，支持整個Profibus現場總線體系結構。其總線結構如下圖：

網絡架構層次清晰：現場總線設備網絡、ebus IO網絡、eNet雙冗余控制網絡：

現場智能設備可以連接到多樣的現場總線協議主站卡，兼容性、擴展性強；可以通過光纖連接至主站卡，也可以就地安放通訊箱，結構多樣。IO網絡連接IO卡件和現場總線主站卡，同時兼容多種現場總線，如Modbus、Profibus、FF、HART等。eNet為雙冗余百兆以太網，通過SyncAMS、SyncBASE數據庫采集、存儲數據并上傳至云中心。大量數據的提取對智慧電廠的發展打下堅實基礎。

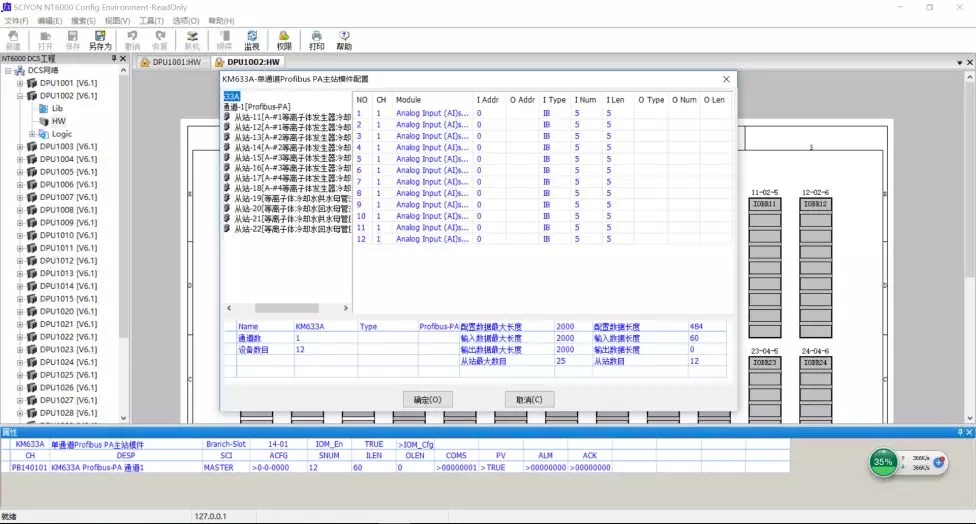

不同類型的現場總線組態、配置與常規IO組態均使用同一軟件，簡單易用。

NT6000 CCM組態軟件

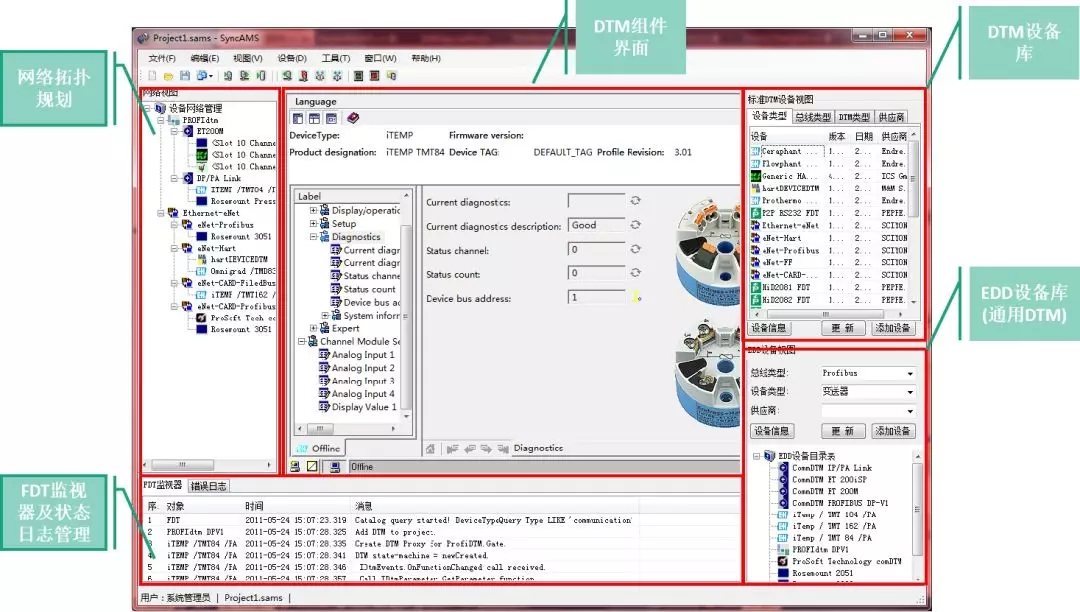

NT6000系統還配備了智能設備管理軟件SyncAMS設備管理軟件，應用了FDT技術，數據透明訪問，支持不同網絡的復雜嵌套通訊，支持復雜設備描述，包括高級診斷和預測維護等功能描述。支持設備廠家的專有技術，可以嵌套設備廠家的專業指導，充分展現各廠商智能設備的固有特性。脫離了死板的表格數據。

SyncAMS設備管理軟件

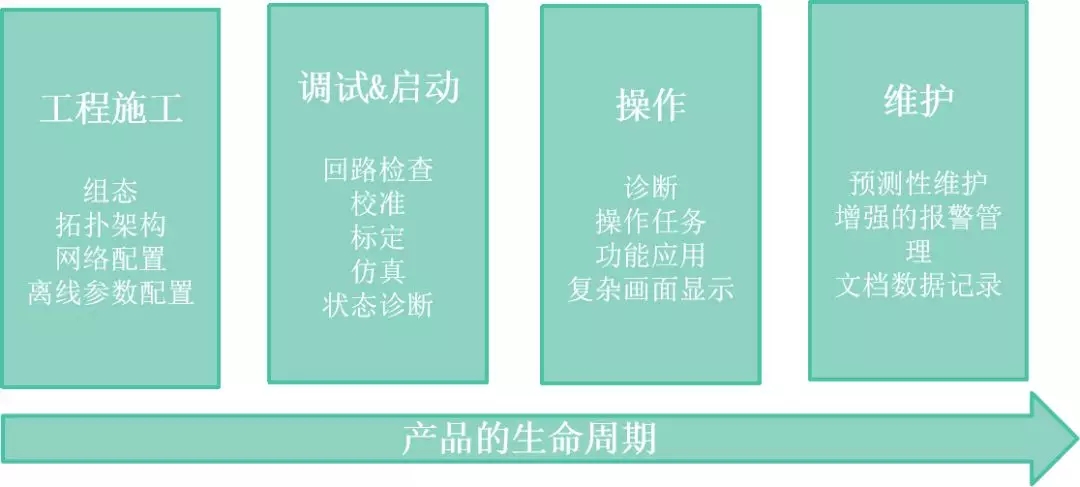

SyncAMS使用貫穿電廠的全生命周期，有助于設備管理、調試、故障分析、設備校驗、預測性維護等等。

科遠股份科遠股份吸收國際現場總線理念和實施方法，自主研發了科遠特色的現場總線架構、完整的產品目錄、豐富的工程實施經驗，江蘇國信淮安燃機電廠、昆山協鑫燃機電廠、河北京能涿州熱電、京能十堰熱電….這是對自主品牌的信任，對科遠人的鼓舞與信心。

現場總線控制系統是將來工控領域發展的趨勢，NT6000智能分散控制系統的現場總線解決方案在各行各業的廣泛應用是對該系統的有力論證。期待更多的電廠使用NT6000的現場總線解決方案，并與智慧電廠完美融合，為智慧電廠的發展增添色彩。
